高壓變頻器維修

變頻器具有完善的故障檢測和保護功能。在實際運行中常見故障可分為光線故障、過電壓故障、欠電壓故障、缺相故障、過熱故障、驅動故障、變壓器故障、風機故障、控制器故障等。其中功率單元為易損壞部位，當出現功率單元重故障后需要更換備用單元。

功率單元模塊更換依照以下步驟進行：

第一步 使用停機或急停按鈕使變頻器退出運行狀態；

第二步 切斷輸入高壓電；高壓開關柜分?jǐn)嚅_(kāi)關鎖定并將高壓柜接地開關接地；

第三步 打開單元柜門，等所有單元的指示燈熄滅；

第四步 拔掉故障單元的發送和接收兩根光纖頭；

第五步 用扳手卸下故障單元的R、S、T、U、V五根連線；

第六步 拆下故障單元與軌道的固定螺絲；

第七步 將故障單元沿軌道拔出，注意輕拿輕放；

第八步 按與上述拆卸相反的順序?qū)�備用單元裝上并接線；

第九步 系統重新上電投入運行；

第十步 故障單元維修。

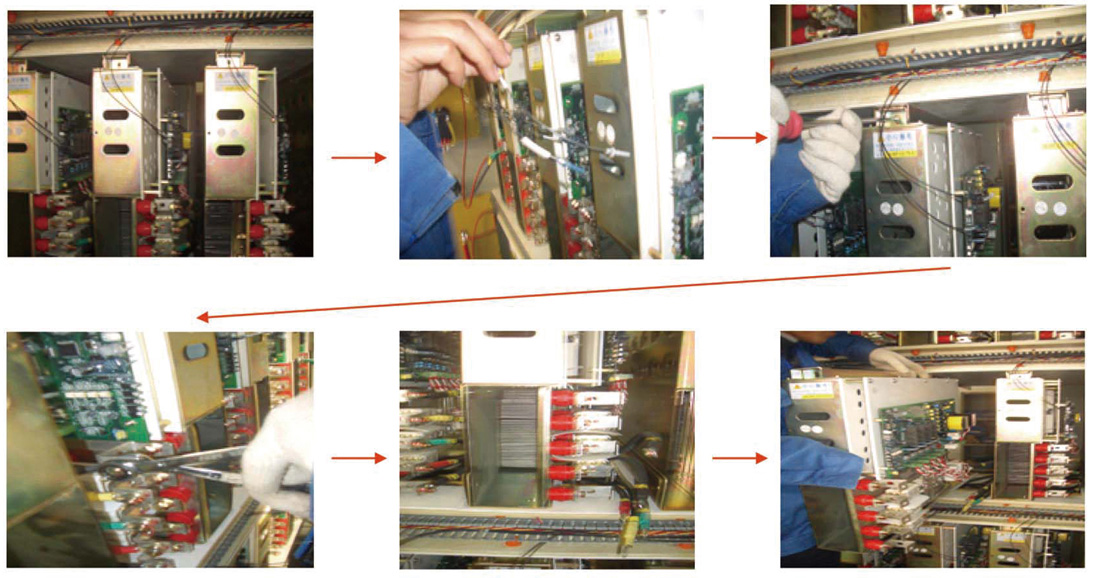

功率單元維修更換步驟

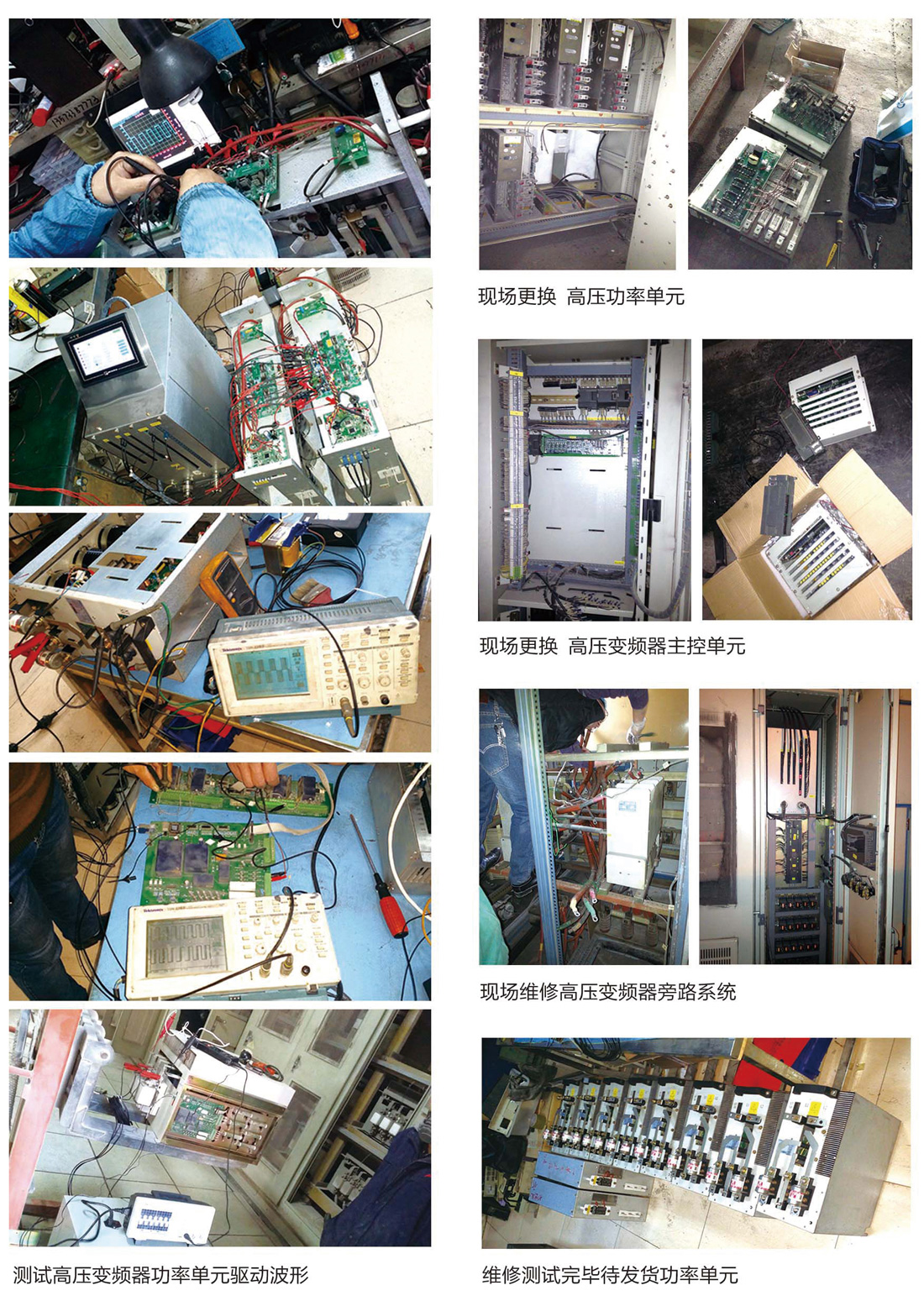

高壓變頻器維修測試一覽
